Чертежи и расчёт стенда кантователя для ремонта ДВС легковых авто. Стенд предназначен для проведения сборочно- разборочных работ на двигателях автомобилей ВАЗ- 2. Для повышения качества ремонтных работ оснащен баком сбора отработанного масла. Техническая характеристика стенда: - длина стенда, мм 8.

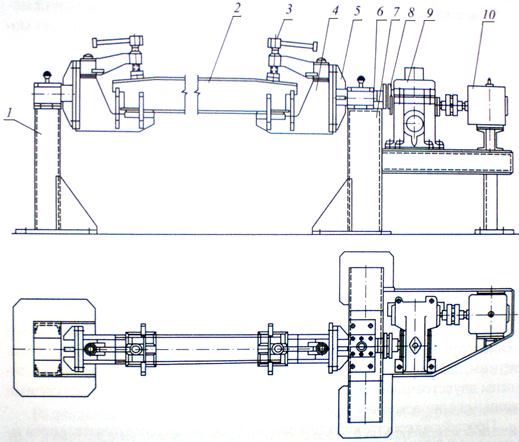

Рассмотрим несколько конструкций сборочных кантователей и стендов. Рис 1 Конструкция катователя для сборки насоса с механизированным . Компания Бимет изготавливает и продает кантователи и стенды для ремонта двигателя (ДВС), а также специнструменты для ремонта грузовых .
Техническая характеристика приводного редуктора- тип (по ГОСТ 1. ЧМ4. 0- передаваемая мощность, к. Вт 0,5- межосевое расстояние, мм 4.
Кантователь двигателя своими руками. Стенд-кантователь, для ремонта двигателей своими руками. Чертежей не было, но за основу нашёл в интернете похожий стенд. Решил собрать стенд для разборки-сборки моторов, за основу поворотного узла хочу использовать заднюю ступицу ПП ВАЗа вместе с .
Н 7. 30- Кпд редукторной части 0,9. Двигатель предназначенный для ремонта, крепится к фланцу промежуточной опоры через отверстия в блоке цилиндров, заложенные для сборки на конвейере. Основание собирается через крепежные болты. После монтажа или переноса стенда он устанавливается на основании с регулировкой горизонтальности оси крепления двигателя (ось промежуточной опоры). Предварительно двигатель для ремонтных работ обязательно проходит чистку в моечной камере.
Двигатель подводится к стенду закрепленный на грузовой тали или лебедке, в подвешенном состоянии прикручиваются болты фланца промежуточной опоры. Выполняются необходимые сборочно- разборочные и ремонтные работы, для обеспечения доступа к двигателю со всех сторон вращается вручную ручка приводного редуктора. Слив отработанного масла происходит через перфорированную крышку кожуха в бак. Multiboot Usb Мультизагрузочная Флешка (Полная Версия) V11 12 05 [Русский]. По мере наполнения бака на одну треть требуется вылить масло в спец.
После выполнения ремонтных работ двигатель снимается также талью или специальной тележкой, которая заезжает на место кожуха. Автор работы: Киреев Александр.
